概述:
会议室、报告厅是最常见的声学功能空间,随着时代的发展,视频会议室、国际会议室等高端会议室越来越多,同时其对室内音质的要求也越来越高。
根据多功能厅场所的使用类型:其好的音质效果,均是在做好体型设计,建筑隔声设计、暖通系统与设备噪声的控制设计的基础之上,进而进行全频的混响设计,消除各种声学缺陷,满足声场均匀度和听音清晰度的要求。
参考标准
1. 《剧院、电影院和多用途厅堂建筑声学设计规范》
2. 《剧院建筑设计规范》
3. 《厅堂扩声系统设计规范》
4. 《民用建筑隔声设计规范》
5. 《博物馆建筑设计规范》
01报告厅全频混响设计注意事项
1.根据会议室的容积,查找相应国家标准,选取适合全频混响时间标
2.鉴于会议室需要要求较高的语言清晰度,建议对会议室的顶棚和墙面做强吸声处理。材料的种类及用量以达到混响时间的国家标准要求为准
02报告厅的设计标准
03报告厅音质设计的常见问题
第一某种吸声材料的中、高频吸声性能较好,但低频吸声性能较差。如果在会议室中选用了这类材料时,需要注意补充好低频吸声
第二在顶棚使用反射声材料(如石膏板、水泥纤维板等)后,墙面不能继续选用太多硬质材料(如玻璃、石材、木板等)。否则会造成会议室内吸音量不够,混响时间教程,听不清,会议室无法正常使用。
第三报告厅的吸音量也不宜过量。在使用扩声系统的会议室内,选用布艺软椅后,不宜再对四个墙面,顶面全部进行强吸声处理。否则,室内的听音效果会过于干涉,且离扬声器较远区域可能听不到声音。
04报告厅界面材料的选用
(1) 顶棚材料选用:会议室顶棚优先考虑装饰效果,可使用各种吊顶材料进行装饰设计 报告厅顶棚可考虑适当的声扩散功能,使室内声场均匀。吊顶具备低频吸声功能,用于报告厅低频吸声量的补充,根据混响时间计算。如果报告厅的装饰吊顶比较高,即人均容积比较大,墙面吸声不够时,顶棚可以适当布置一些全频吸声、A级防火、环保、耐用材料。
(2) 墙面材料选用:为了保证会议室内的听音清晰度,建议墙面选用全频吸声材料(构造),使室内的混响时间指标达到国家标准,消除墙面之间的颤动回声、多重回声,保证声场的均匀度。吸声材料的具体用量根据吸声性能要求,可通过混响时间计算后决定。
(3) 地面材料选用:会议室地面建议选用B1级防火、环保、耐用、防潮、抗撞击声性能较好的材料。
05案例的赏析
说明:以下案例皆为真实案例。切勿用作其他用途。仅仅作为部分案例赏析使用。
1、根据CAD图纸做出分析与规划。

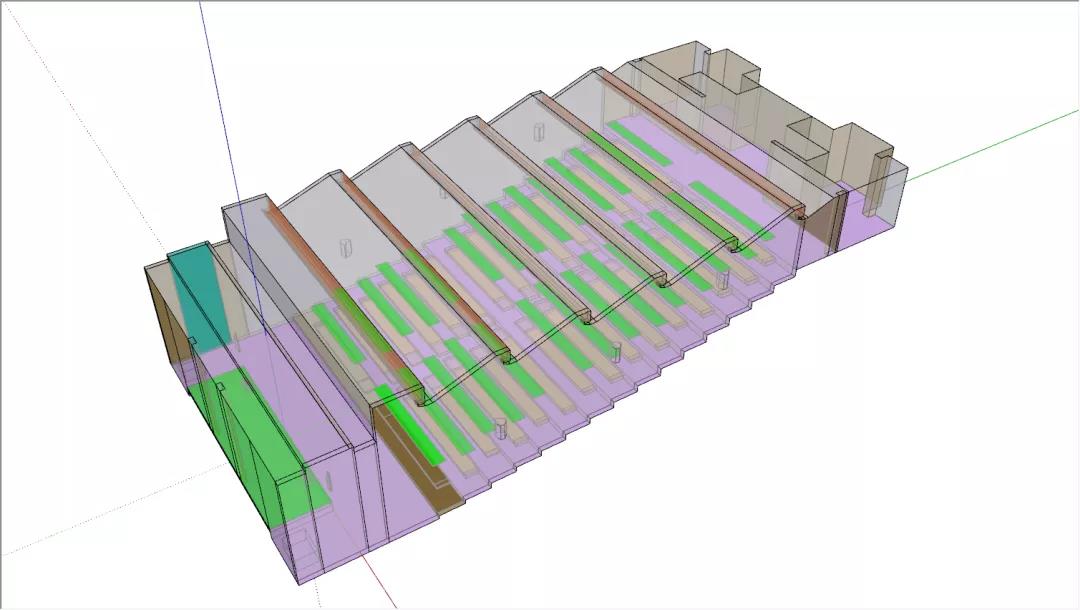

2、根据有效规划做出 建模图纸
3、计算出声压级分布的图纸(以8000hz为例)
4、声线跟踪图
5、混响曲线
6、C50语言可懂度
7、STI语言清晰度
8、脉冲响应
9、ETC模拟
10、瀑布图
11、临界距离(以500hz为例)
